| Miejsce pochodzenia | CHINA |
| Nazwa handlowa | DAWNERGY |
| Orzecznictwo | CE/TELCORDIA |
| Numer modelu | GYXTZW-12G.657A1 |
Specyfikacje
| Identyfikacja | GYXTZW-12G.657A1 | ||
| Zastosowanie | Przewody i bezpośrednio zakopane kable optyczne | ||

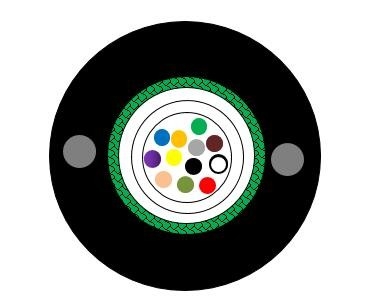

| Konfiguracja |
| ||
| Zakres temperatury | Przechowywanie i transport -40 do +60°C | Instalacja -20 do +60°C | Operacja -40 do +60°C |
| Standardy | IEC 60793-1, IEC 60793-2, IEC 60794-3-10 | ||
| Numer specyfikacji | GL20200825323 | ||
| Informacje dotyczące klienta | Wspólna norma | ||
Wymiary
| Liczba włókien | 12 | |
| Rury luźne x włókna | 1x12 | |
| Łatwe rurki/Dummies | 1/0 | |
| Średnica zewnętrzna | mm | 8.1±0.5 |
| Waga | kg | 93±15% |
Uwaga: grubość osłony nie uwzględnia części sznurka, rozmiary i wartości bez tolerancji są wartościami nominalnymi
Właściwości mechaniczne
| Maksymalne obciążenie naciągowe | Krótkoterminowe: 1500N;długoterminowe:600N | ||
| Odporność na rozbicie / 10 cm | Krótkoterminowe: 1000N; długoterminowe: 300N | ||
| Promień zakrętu (instalacja) | Kabel 20x Ø | ||
| Promień gięcia (działanie) | Kabel 10x Ø | ||
Zobacz punkt 6: Metody badawcze
Oznakowanie
Włókno optyczne
| Standardowy | ITU-T G.657A1 UBIF®R10 | ||
| Optyczne | Atenuacja włókien | @ 1310 nm ≤ 0,36 dB/km | @ 1550 nm ≤ 0,22 dB/km |
| Średnica pola trybu (MFD) | (8,6~9,2) ± 0,4 μm @1310nm | ||
| Zerowa długość fali rozproszenia | 1300~1324 nm | ||
| Zerowa nachylenie dyspersji | ≤ 0,092 ps/nm2 ∙km | ||
| Polaryzacja w trybie dyspersji (PMD) | ≤0,2 ps/√km | ||
| Długość fali odcięcia kabla | ≤ 1260 nm | ||
Utrata makrobękania | @1550 nm ≤ 0,25 dB ≤ 0,75 dB | @1625 nm ≤1,0 dB ≤1,5 dB | |
| Geometryczne | Średnica okładzin | 125 ± 0,7 μm | |
| Błąd koncentryczności rdzenia/obłoki | ≤ 0,5 μm | ||
| Nieokrągłość powłoki | ≤ 1,0% | ||
| Wyroby mechaniczne | Środki przeciwprężeniowe | ≥ 0, 69 Gpa | |
Metody badań
| Badanie | Warunki | Kryteria akceptacji |
Wytrzymałość na rozciąganie | Wytrzymałość na rozciąganie: patrz pkt 3 |
|
Odporność na rozbicie | Crush: patrz punkt 3 |
|
Wpływ | Energia uderzenia: 5 J |
|
Wkręcenie | Długość próbki: 2 m |
|
Powtórne zakręcenie | Promień gięcia: 20x kabel Ø |
|
Cykl temperatury | -40°C→ +60°C |
|
Wpływ wody | Długość próbki: 3 m |
|
Wszystkie pomiary optyczne w zakresie 1550 nm (G652D) lub 1300 nm (OM2/OM3/OM4)
Logistyka
| Rodzaj kabla | Długość Tolerancja | 4 km -5% / +5% |
D*d*B w cm |
| GYXTZW-12G.657A1 | Rodzaj bębna Wymiary Waga | Z drewna 105*50*75cm 430 kg |
Wymiary, w tym zabezpieczenia. Wartości orientacyjne, rzeczywiście dostarczone wielkości bębnów i masy mogą się odbiegać.
