| Miejsce pochodzenia | CHINA |
| Nazwa handlowa | Dawnergy |
| Numer modelu | GYDAG |
1Generale.
2Charakterystyka włókien
2.1 G.652D
2.1.1 Cechy geometryczne
| Pozycja | Budowa | |
| Średnica pola trybu | Przy 1310 nm | 90,2 ± 0,5 μm |
| Średnica okładzin | 125±1,0 μm | |
| Błąd koncentryczności rdzenia | ≤ 0,6 μm | |
| Nieokrągłość powłoki | ≤ 1,0% | |
| Długość fali odcięcia (λcc) (w przypadku kabli) | ≤ 1260 nm | |
| Długość fali odcięcia (λc) (dla włókna) | 1180 nm ~ 1330 nm | |
| Średnica powłoki pierwotnej | (Nie obejmuje warstwy kolorowej) | 245 ± 10 μm |
| (włączając warstwę kolorową) | 250 ± 15 μm | |
| Błąd koncentryczności powłoki powłoki | ≤ 12,0 μm | |
| Promień zakręcenia włókna | ≥ 4 m | |
2.1.2 Charakterystyka układu przesyłowego
| Pozycja | Wydajność | |
| Zmniejszenie | Przy 1310 nm | ≤ 0,40 dB/km |
| Przy 1550 nm | ≤ 0,30 dB/km | |
| Utrata makrobękania | Φ=60 mm, 100 obrotów przy 1550nm&1625nm | ≤ 0,05 dB |
| Φ=32 mm, 1 obrót przy 1550nm&1625nm | ≤ 0,05 dB | |
| Rozproszenie chromatyczne | W zakresie 1288~1339 nm | ≤ 3,5ps/nm·km |
| Przy 1550 nm | ≤ 18ps/nm·km | |
| Zerowa długość fali rozproszenia | 1300~1324nm | |
| Zerowa nachylenie dyspersji | ≤ 0,092ps/nm2·km | |

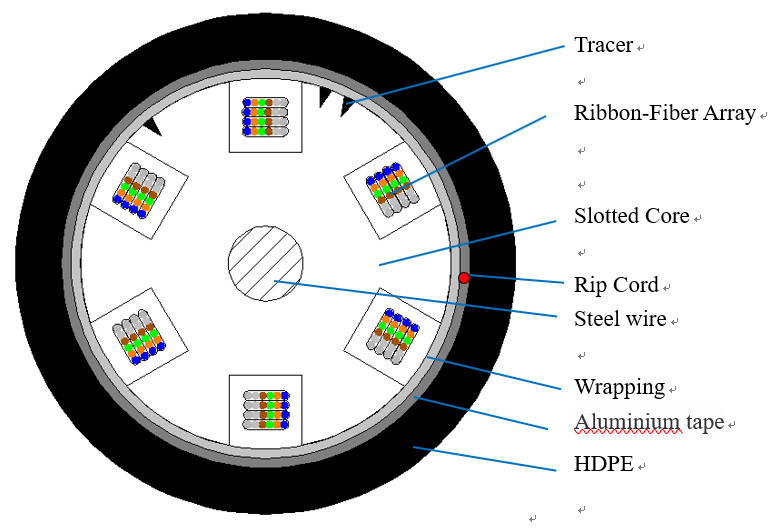

3.2 Wymiary kabla
| Ilość błonnika | Włókna na wstążkę | Węzły na szczyt | Wylot nr. | *N. grubość osłony | Średnica (Appr.) | Waga (Appr.) |
| mm | mm | Kg/km | ||||
| 144 | 6 | 4 | 6 | 1.8 | 15.0 | 183 |
| 288 | 6 | 6 | 8 | 1.8 | 18.3 | 256 |
*: Minimalna grubość osłony wynosi 1,5 mm.
3.3 Wydajność
| Nie | Pozycja | Metoda badania | Specyfikacja |
| 1 |
Wydajność na rozciąganie IEC60794-1-21-E1 |
- Krótkotrwałe obciążenie: 2700N
- Czas: 5 minut |
Zmiana strat £ 0,10 dB@1550 nm (po badaniu) - Żadnych uszkodzeń osłony. |
| 2 |
Badanie rozdrobnienia IEC60794-1-21-E3 |
- Obciążenie: 1000 N / 100 mm - Czas: 5 minut - Długość: 100 mm |
Zmiana strat £ 0,10 dB@1550 nm (po badaniu) - Żadnych uszkodzeń osłony. |
| 3 |
Badanie uderzenia IEC60794-1-21-E4 |
- Wysokość uderzenia: 1 m - Waga uderzenia: 450 g - Punkty uderzenia: 3 - Czas na punkt: 2 - Promień krzywizny: 300 mm |
Zmiana strat £ 0,10 dB@1550 nm (po badaniu) - Żadnych uszkodzeń osłony. |
| 4 |
Powtarzane gięcie IEC60794-1-21-E6 |
- Promień gięcia: 20 × D - Obciążenie: 150 N - Prędkość gięcia: 2 sekundy/cykl - Numer cyklu: 25 |
- Bez przerwy włókna. - Żadnych uszkodzeń osłony. |
| 5 |
Wpływ wody IEC 60794-1-22-F5 |
- Wysokość wody: 1 m - Długość próbki: 3 m - Czas: 24 godziny |
- Żadnych kropli przez układ rdzenia kabla |
| 6 |
Zwrot IEC60794-1-21-E7 |
- Długość: 1 m - Obciążenie: 150 N - Prędkość skręcania: ≤ 60 s/cykl - kąt skrętu: ±180° - Numer cyklu: 5 |
Zmiana strat £ 0,10 dB@1550 nm (po badaniu) - Żadnych uszkodzeń osłony. |
| 7 |
Temperatura Kolarstwo IEC60794-1-22-F1 |
- Temperatura: +20oC→20oC→+70oC→+20oC - Liczba cykli: 2 obroty - Czas na każdy krok: 12 godzin |
- Zmiana strat £ 0,15 dB/km@1550 nm (w trakcie badania) - Zmiana strat £ 0,05 dB/km@1550 nm (po badaniu) - Żadnych uszkodzeń osłony. |
D*: średnica kabla
3.4 Kodowanie
Identyfikacja wstążki
| Liczba włókien | Wylot nr. | Numer wstążki. | Włókno nr. | |||||||
| Nie, nie, nie.1 | Nie, nie, nie.2 | Nie, nie, nie.3 | Nie, nie, nie.4 | Nie, nie, nie.3 | Nie, nie, nie.4 | |||||
| 144 | 1-6 | 1 | Niebieski | Biały | Biały | Biały | Biały | Różowa | ||
| 2 | Pomarańczowy | Biały | Biały | Biały | Biały | Różowa | ||||
| 3 | Zielona | Biały | Biały | Biały | Biały | Różowa | ||||
| 4 | Brązowy | Biały | Biały | Biały | Biały | Różowa | ||||
| Liczba włókien | Wylot nr. | Numer wstążki. | Włókno nr. | |||||||
| Nie, nie, nie.1 | Nie, nie, nie.2 | Nie, nie, nie.3 | Nie, nie, nie.4 | Nie, nie, nie.3 | Nie, nie, nie.4 | |||||
| 288 | 1-8 | 1 | Niebieski | Biały | Biały | Biały | Biały | Różowa | ||
| 2 | Pomarańczowy | Biały | Biały | Biały | Biały | Różowa | ||||
| 3 | Zielona | Biały | Biały | Biały | Biały | Różowa | ||||
| 4 | Brązowy | Biały | Biały | Biały | Biały | Różowa | ||||
| 5 | Szary | Biały | Biały | Biały | Biały | Różowa | ||||
| 6 | Biały | Biały | Biały | Biały | Biały | Różowa | ||||
