| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Dawnergy |
| Orzecznictwo | CE/TELCORDIA |
| Numer modelu | GYTS-12/24/48/96/144 G652D |
Oferowane kable są projektowane, produkowane i badane zgodnie z następującymi normami:
| IEC 60794-1-1 | Kable światłowodowe-część 1-1: Specyfikacja ogólna-Ogólna |
| IEC 60794-1-2 | Kable światłowodowe-część 1-2: Specyfikacja ogólna-Podstawowa procedura badania kabli światłowodowych |
| IEC 60794-3 | Kable światłowodowe - część 3: Specyfikacja sekcjonalna - Kable zewnętrzne |

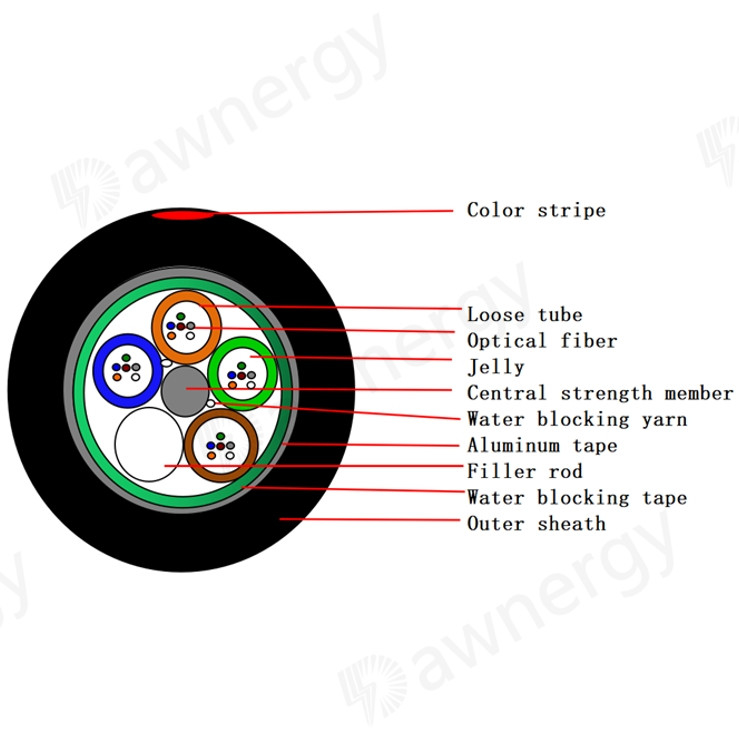

3. Identyfikacja kabla
2.1 Kod kolorystyczny włókna
| Nie, nie, nie. | 1 | 2 | 3 | 4 | 5 | 6 |
| Kolor | Niebieski | Pomarańczowy | Zielona | Brązowy | Szary | Biały |
| Nie, nie, nie. | 7 | 8 | 9 | 10 | 11 | 12 |
| Kolor | Czerwony | Czarne | Żółty | Violet | Różowa | Akwa |
2.2 Kod kolorystyczny sztuczki luźnej (LT) i pręta wypełniającej (FR)
| Liczba włókien | Element nr. | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 12 | LT | LT | FR | FR | FR | |||||||
| 24 | LT | LT | LT | LT | FR | |||||||
| 48 | LT | LT | LT | LT | FR | |||||||
| 96 | LT | LT | LT | LT | LT | LT | LT | LT | ||||
| 144 | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT |
"LT" oznacza "rurka luźna"; "FR" oznacza "przeładowa"
| Pozycja | Zawartość | Wartość | ||||
| 12 | 24 | 48 | 96 | 144 | ||
| Rurka luźna | Liczba | 2 | 4 | 4 | 8 | 12 |
| Średnica zewnętrzna w mm | 1.9 | 1.9 | 2.1 | 2.1 | 2.1 | |
| Gęstość ((mm) | 0.3 | |||||
| Materiał | PBT | |||||
| Blokowanie wody | Związek do napełniania rur | |||||
| Wypełniacz | Materiał | PP | ||||
| Liczba | 3 | 1 | 1 | 0 | 0 | |
|
Liczba włókien na rurkę |
G.652D | 6 | 6 | 12 | 12 | 12 |
| Członek centralnej siły | Materiał | Drut stalowy | ||||
| Średnica (mm) | 1.4 | 1.4 | 1.6 | 2.0 | 2.0 | |
| Średnica warstwy PE (mm) | - | - | - | 3.6 | 6.2 | |
| Blokowanie wody | Materiał | Przędza wodoszczelna & Taśma wodoszczelna | ||||
| Powierzchnia zewnętrzna | Materiał | HDPE | ||||
| Kolor | Czarne | |||||
| Gęstość (mm) | 10,7±0.2 | |||||
| Prężnica kabla ((mm) Ok. | 90,8±0.3 | 90,8±0.3 | 100,4±0.3 | 120,4±0.3 | 15.0±0.3 | |
| Masa kabla ((kg/km) Ok. | 80±5% | 84±5% | 96±5% | 143±5% | 199±5% | |
5. Wydajność kablowych włókien optycznych
Wydajność światłowodowej kablowanej (ITU-T Rec. G.652D)
| Pozycja | Specyfikacja |
| Rodzaj włókna | Jednorazowy tryb |
| Materiały włókniste | Silikon dopingowany |
|
Współczynnik osłabienia @ 1310 nm @ 1550 nm |
≤ 0,35 dB/km ≤ 0,21 dB/km |
| Długość fali odcięcia kabla | ️ ≤ 1260 nm |
| Długość fali zerowej dyspersji | 1300 ~ 1324 nm |
| Pochylenie zerowego rozproszenia | ¥≤ 0,092 ps/nm2.km) |
| PMD | ¥≤0,2 ps/km1/2 |
| Średnica pola trybu @ 1310 nm | 8.7 ~ 9.5 um |
| Błąd koncentryczności rdzenia / powłoki | ¥≤ 0,6 μm |
| Średnica okładzin | 125±1 mm |
| Nieokrągłość powłoki | ¥≤1,0% |
| Średnica powłoki pierwotnej | 250 ± 15 mm |
6Wydajność kabli światłowodowych
6.1 Promień gięcia kabla: 10 x średnica kabla (statyczny)
20 x średnica kabla (dynamiczny)
6.2 Zakres temperatury zastosowania
| Zakres temperatury pracy | : -40oC do +70oC |
| Zakres temperatur przechowywania/transportu | : -40oC do +70oC |
| Zakres temperatury instalacji | : -40oC do +70oC |
6.3 Badanie właściwości mechanicznych i środowiskowych
| S/N | Pozycja | Metoda badania | Warunek przyjęcia |
| 1 | Wytrzymałość na rozciąganie IEC 794-1-E1 |
-Obciążenie: 1500 N Długość kabla pod obciążeniem: 50 m - Czas ładowania: ≥1 min. |
- Zmiana strat ≤0,1 dB@1550 nm po badaniu -stany włókiennicze ≤ 0,6% - Żadnych pęknięć włókien i uszkodzeń osłony. |
|
2 |
Badanie zderzenia IEC 794-1-E3 |
- Obciążenie:1000N/100 mm - Czas ładowania: ≥1 min. |
- Zmiana strat ≤0,1 dB@1550 nm po badaniu - Żadnych pęknięć włókien i uszkodzeń osłony. |
|
3 |
Badanie uderzeniowe IEC60794-1-21-E4 |
- Wysokość uderzenia: 1 m - Masa uderzeniowa: 20J - Punkty uderzenia: 3 - Czas pracy: 1 - Promień: 300 mm. |
- Zmiana strat ≤ 0,1 dB@1550 nm - Żadnych pęknięć włókien i uszkodzeń osłony. |
|
4 |
Powtórne gięcie IEC 794-1-E6 |
-Obciążenie: 150 N -Szybkość gięcia: 2 s/cykl - Numer cyklu: 25 |
- Zmiana strat ≤ 0,1 dB @1550 nm - Żadnych pęknięć włókien i uszkodzeń osłony. |
|
5 |
Wkręcenie IEC 794-1-E7 |
- Długość: 1 m -Obciążenie: 150 N - kąt skrętu: ±90° - Numer cyklu: 10 |
- Zmiana strat≤0,1 dB @1550 nm - Żadnych pęknięć włókien i uszkodzeń osłony. |
|
6 |
Badanie przenikania wody IEC 794-1-F5B |
- Wysokość wody: 1 m - Długość próbki: 3 m - Czas testu: 24 godziny |
- Żadna woda nie powinna wyciekać z drugiego końca kabla. |
|
7 |
Badanie cyklu temperatury IEC 794-1-F1 |
- Stopień temperatury: +20°C→-40°C→+70°C→+20 °C - Czas na każdy krok: 12 godzin - Liczba cykli: 2 |
- Zmiana strat ≤ 0,05 dB @ 1550 nm - Żadnych pęknięć włókien i uszkodzeń osłony. - Żadnych uszkodzeń. |
|
8 |
Przepływ związków IEC 794-1-E14 |
- Długość próbki: 30 cm - Temperatura: 70°C ± 2°C - Czas: 24 godziny. |
- Brak przepływu. |
7.1 Każda pojedyncza długość kable została zwinięta na drewnianym bębnie.
7.2 Standardowa długość bębna wynosi 4000 m ± 2% lub na zamówienie klienta
7.3 pokryte plastikową folia buforową.
7.4 Uszczelnione mocnymi drewnianymi płytkami.
7.5 Do badań należy zarezerwować co najmniej 3 m wewnętrznego końca kabla.
Uwaga: Wartość D zawiera wymiar uszczelnienia.
