FullX wodoodporny przewód FTTA

Miejsce pochodzenia	Chiny
Nazwa handlowa	Dawnergy
Orzecznictwo	NA
Numer modelu	PEŁNA

Szczegóły produktu

Zastosowanie:

Uniwersalny, zewnętrzny, FTTA, FTTH

Rodzaj włókna:

SM lub MM

Rdzeń światłowodowy:

1, 2, 4 ~ 24

Stopień ochrony IP:

IP67

Temperatura pracy:

-40 ~ +70 ℃

Wielkość kablu zewnętrznego:

50,0 mm podwójne

Rozmiar płaskiego kabla zewnętrznego:

4x7mm,2x3mm

Strata wtrąceniowa:

Maksymalnie ≤0,3 dB, parametr

Podkreślić:

Wodaodporny przewód FTTA

FullX FTTA Patch Cord

5.0 mm Włókno podwójnego płaszcza

Warunki płatności i wysyłki

Czas dostawy

5-8 dni roboczych

Zasady płatności

L/C, D/A, D/P, T/T, Western Union,

Opis produktu

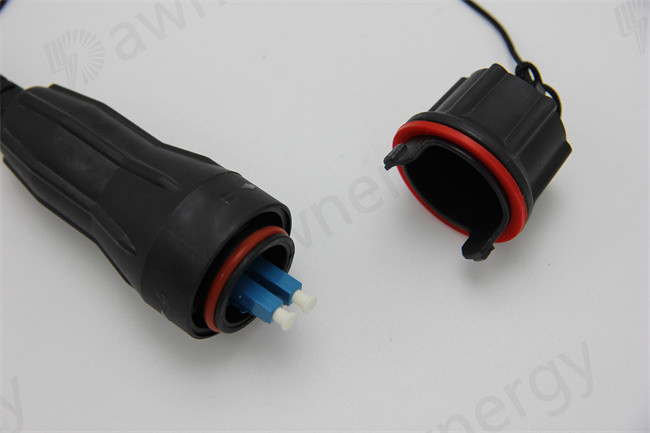

FTTA i FTTH Wodoszczelny patchcord

Wodaodporny złącze FTTA i FTTH jest wytwarzany w fabryce, środowiskowo uszczelniony i utwardzony złącze w celu zmniejszenia kosztów i czasu wdrażania kabli w sieciach dostępu optycznego.Patchcord jest specjalnie zaprojektowany w celu znacznego zmniejszenia wymaganej instalacji kabli i kompatybilny z aktywnym urządzeniemPatchcord zapewnia solidne i uszczelnione rozwiązanie połączenia dla łączności FTTA i FTTH.

Zastosowanie

Wielozadaniowość zewnętrzna
Do połączenia pomiędzy skrzynką dystrybucyjną a RRH
Wdrożenie w aplikacjach wieży komórkowej zdalnego głowicy radiowej

Cechy

Kosztowo efektywne rozwiązanie dla kończenia pracy w domu
Ochrona przed wodą i pyłem IP67
Szeroki zakres temperatury roboczej dla obiektów zewnętrznych od -40 do +85°C
Różne średnice kabli mogą być dostępne
Nie potrzebne specjalne narzędzia do montażu

Specyfikacje patchcordów

Parametry	Specyfikacje
Rodzaj złącza	Złącze wodoodporne FTTA i FTTH
Rodzaj włókna	SM lub MM
Rdzeń włókienny	1,2,4 ~ 24
Strata wstawienia (dB)	W zależności od typu wodoodpornego złącza
Materiał kurtki zewnętrznej	LSZH, PE, PVC, PA, TPU lub na zamówienie
Długość kabla (m)	Zindywidualizowane
Temperatura pracy (°C)	-40 ~ +70

Długość przewodu plastra Tolerancja
Całkowita długość (L) (m)	Długość tolerancji (cm)
0	+10/-0
20	+15/-0
L>40	+0,5%L/-0

5.0 mm Kabel zewnętrznySpecyfikacje

Liczba przewodów	Średnica obudowy zewnętrznej (mm)	Masę (kg)	Minimalna wytrzymałość na rozciąganie (N)		Minimalne obciążenie tłoczeniowe (N/100 mm)		Minimalny promień gięcia (mm)		Temperatura przechowywania (°C)
1 ~ 2	5.0±0.2	30	Krótkoterminowe	Długoterminowe	Krótkoterminowe	Długoterminowe	Krótkoterminowe	Długoterminowe	-20~+70
			800	400	2000	1000	20D	10D

5.0mm Armour Outdoor CableSpecyfikacje

FullX wodoodporny przewód FTTA

Liczba przewodów	Średnica obudowy zewnętrznej (mm)	Masę (kg)	Minimalna wytrzymałość na rozciąganie (N)		Minimalne obciążenie tłoczeniowe (N/100 mm)		Minimalny promień gięcia (mm)		Temperatura przechowywania (°C)
1 ~ 2	5.0±0.2	45	Krótkoterminowe	Długoterminowe	Krótkoterminowe	Długoterminowe	Krótkoterminowe	Długoterminowe	-20~+70
			400	800	2000	1000	20D	10D

7.0mm Armour Outdoor CableSpecyfikacje

Liczba przewodów	Średnica obudowy zewnętrznej (mm)	Masę (kg)	Minimalna wytrzymałość na rozciąganie (N)		Minimalne obciążenie tłoczeniowe (N/100 mm)		Minimalny promień gięcia (mm)		Temperatura przechowywania (°C)
1 ~ 4	7.0±0.3	68	Krótkoterminowe	Długoterminowe	Krótkoterminowe	Długoterminowe	Krótkoterminowe	Długoterminowe	-20~+70
			600	1000	2000	3000	20D	10D

7.0 mm Kabel zewnętrznySpecyfikacje

Liczba przewodów	Średnica obudowy zewnętrznej (mm)	Masę (kg)	Minimalna wytrzymałość na rozciąganie (N)		Minimalne obciążenie tłoczeniowe (N/100 mm)		Minimalny promień gięcia (mm)		Temperatura przechowywania (°C)
1 ~ 4	7.0±0.3	50	Krótkoterminowe	Długoterminowe	Krótkoterminowe	Długoterminowe	Krótkoterminowe	Długoterminowe	-20~+70
			1000	600	2000	1000	20D	10D

Charakterystyka optyczna

Pozycja	Parametry		Odnośnik
Pozycja	Jednorazowy tryb	Multimodowy	Odnośnik
Utrata wstawienia	Maksymalnie ≤ 0,3 dB	Maksymalnie ≤ 0,3 dB	IEC 61300-3-34
Strata zwrotu	≥ 60 dB (APC) ≥ 50 dB (UPC)	≥ 30 dB (UPC)	IEC 61300-3-6

Geometria końcowa

Pozycja	UPC	APC
Promień krzywizny (mm)	7 ~ 25	5 ~ 12
Wysokość włókna (nm)	-100~100	-100~100
Zmiana wierzchołka (um)	0 ~ 50	0 ~ 50
kąt APC (°)		8±0.2
Błąd klucza (°)		0.2 maksymalnie

Odniesienie do warunków badania

Wytrzymałość 500 matów IEC 61300-2-2
Częstotliwość drgań: od 10 do 55 Hz, amplituda: 0,75 mm IEC 61300-2-1
Utrzymanie kabla 400N (kabel główny); 50N (część złącza) IEC 61300-2-4
Wytrzymałość mechanizmu sprzężenia 80N dla kabli od 2 do 3 mm IEC 61300-2-6
Torcja kabla 15N dla kabli od 2 do 3 mm IEC 61300-2-5
Upadek 10 kropli, wysokość upadku 1 m IEC 61300-2-12
Statyczne obciążenie boczne 1N przez 1h (kabel główny); 0,2N przez 5min (część rancza) IEC 61300-2-42
Zimno -25°C, czas trwania 96h IEC 61300-2-17 Suche Hitze +70°C, czas trwania 96h IEC 61300-2-18
Zmiana temperatury od -25°C do +70°C, 12 cykli IEC 61300-2-22
Wilgotność +40°C przy 93%, czas trwania 96h IEC 61300-2-1

Opakowanie (wywijanie w cienką folie i pakowanie kartonowe)
