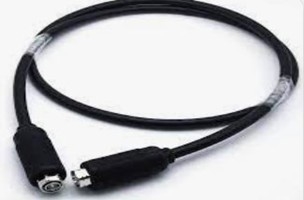

KABEL ROZRUCHOWY DAWNERGY

Miejsce pochodzenia Chiny
Nazwa handlowa Dawnergy
Szczegóły produktu
Typ kabla:
Hcahy (Z) -50-9 (1/2 "super elastyczne)
klasa ochrony IP:
IP68
Rohs:
ROHS 2011/65/UE
Podkreślić:

Przesyłka przenośnikowa IP68

,

RoHS zgodny z systemem patch cord

,

super elastyczny ogon

Warunki płatności i wysyłki
Minimalne zamówienie
1000
Czas dostawy
5-8 dni roboczych
Zasady płatności
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Opis produktu

DAWNERGY JUMPER CABLE

1.    Struktura

- A.      Kabel skakający, 7/16 Mężczyzna-7/16 Mężczyzna z prostym złączaczem z wodoodpornymi butami gumowymiKABEL ROZRUCHOWY DAWNERGY 0

B.     Kabel skakający, 4,3-10 Samiec prosty, 7-16 Samiec kątowy (typ L) z wodoodpornymi butami gumowymiKABEL ROZRUCHOWY DAWNERGY 1

C.     Kabel skakający, 4.3/10 Mężczyzna -7/16 Mężczyzna z prostym złączaczem z wodoodpornymi butami gumowymiKABEL ROZRUCHOWY DAWNERGY 2



D.     Kabel skakający, 4.3/10 Mężczyzna-4.3/10 Mężczyzna z prostym złączaczem z wodoodpornymi butami gumowymiKABEL ROZRUCHOWY DAWNERGY 3


2.     Specyfikacje kabli

Parametry

Specyfikacja

Rodzaj kabla

HCAHY(Z)-50-9(1/2"Super elastyczny)

Kabel

Materiał wewnętrznego przewodnika

Włókno aluminiowe pokryte miedzią

Elektryczne

PE z pianki fizycznej

Materiał zewnętrznego przewodnika

Rury z miedzi falistej

Włóczno

Czarny PE/Niski poziom dymu, bez halogenów, hamujący ogień IEC 60754-1:2011

Średnica płaszcza≥ 13,1 mm

Waga

Kabel skoków, 7/16 Mężczyzna-7/16 Mężczyzna

połączenie proste z wodoszczelnymi butami gumowymi

166 g/m

Kabel skakający, 4,3-10 Samiec prosty, 7-16 Samiec kątowy (typ L) z wodoodpornymi butami gumowymi

166 g/m

Kabel skakający, 4.3/10 Mężczyzna -7/16 Mężczyzna z prostym złączaczem z wodoodpornymi butami gumowymi

166 g/m

Kabel skakający, 4,3/10 Mężczyzna-4,3/10 Mężczyznapołączenie proste z wodoszczelnymi butami gumowymi

166 g/m

Klasa ochrony własności intelektualnej

(Fabrycznie zakończony przewód)

IP68

IEC 60529:2001

Minimalne zgięcie promienie

1 runda ≤ 25

Wiele okrągłych ≤ 35

Złącze

Rodzaj złącza

Typ 7/16 Mężczyzna hetero

7/16 kąt typu Mężczyzna

4.3/10 typu Straight Male

Wewnętrzna szpilka przewodnika

(Centrum kontaktowe)

Miedziana/Bronzowa srebrna

Korpus i konduktor zewnętrzny

Miedziana/ Trymetalowe pokrycie

Izolacja

PTFE

Utrata wstawienia

≤ 0,05*√fZ f: częstotliwością (w GHz)

Waga

Typ 7/16 Mężczyzna hetero

41 g

Typ 7/16 kąt męski

63 g

4.3/10 typu Straight Male

31 g

Wodoszczelny but kablowy

Materiał

Silikon

Standardy odporności na promieniowanie UV

IEC-60068-2-5

Zakres temperatury pracy (oC)

-40°C +85°C

Klasa ochrony własności intelektualnej

IP68

Długość skakacza

6m ± 1% lub 10m± 1%







3.     Charakterystyka elektryczna

Parametry

Specyfikacja

Charakterystyka Impedancja

50 ± 2 ohm

Częstotliwość działania

≥ 8,8 (GHz)

Maksymalne napięcie

≥ 16 (kw)

Napięcie między przewodnikiem wewnętrznym a zewnętrznym (V)

≥ 2500

Utrata wstawienia skoków 6M @900/1800/2600MHz

≤ 0,75/1,05/1.40

Utrata wstawienia skoków 10M @900/1800/2600MHz

≤ 1,18/1,67/2.27

VSWR

@DC-2200 MHz ≤ 1.10

@2200-2700 MHz ≤1.15

@2700-3800 MHz ≤1.18

Dynamiczny PIM (IM3)

IEC 62037 (dBc)

@700/900/1800/2600MHz



Z łącznikiem skakacza standardowego 7/16 DIN

≤-159dBc

Z łącznikiem skakacza standardowego 4.3-10

≤ -162dBc

Oporność izolacji

≥ 5000MΩ



4.     Charakterystyka mechaniczna

Parametry

Specyfikacja

Minimalne zgięcie promienie

1 runda ≤ 25

Wiele okrągłych ≤ 35

Klasa ochrony własności intelektualnej

(Fabrycznie zakończony przewód)



IP68

IEC 60529:2001


5.     Charakterystyka środowiska

Parametry

Specyfikacja

Zakres temperatury

-40°C +85°C

Neutralna mgła soli

IEC 60068-2-11(48H)

Wibracje

IEC 60068-2-6

Ciepło wilgotne,stan stabilny

IEC 60068-2-3

RoHS

RoHS 2011/65/UE

Odporność na promieniowanie UV

IEC-60068-2-5



6.     Informacje dotyczące zamówień

Opis

Kod produktu

Masa (g)

Kabel skakający, 7/16 Mężczyzna-7/16 Mężczyzna z prostym złączaczem z wodoodpornymi butami gumowymi długość 6M

DA-JPC-7.16M STC -7/16M STC-6M

1080 ± 20

Kabel skakający, 7/16 Mężczyzna-7/16 Mężczyzna prosty z wodoodpornymi butami gumowymi długość 10M

DA-JPC-7.16M STC -7/16M STC-10M

1750±20

Kabel skakający, 4,3-10 Samiec prosty, 7-16 Samiec kątowy (typ L) z wodoodpornymi butami gumowymi Długość 6M

DA-JPC-4.3-10M STC-7/16M AGC-6M



1095±20

Kabel skakający, 4,3-10 Samiec prosty, 7-16 Samiec kątowy (typ L) z wodoodpornymi butami gumowymi długość 10M

DA-JPC-4.3-10M STC-7/16M AGC-10M



1760±20

Kabel skoków, 4.3/10 Mężczyzna -7/16 Mężczyzna z prostym złączaczem z wodoszczelnymi butami gumowymi długość 6M

DA-JPC-4.3-10M STC-7/16M STC-6M

1070±20

Kabel skoków, 4.3/10 Mężczyzna -7/16 Mężczyzna z prostym złączaczem z wodoodpornymi butami gumowymi długość 10M

DA-JPC-4.3-10M STC-7/16M STC-10M

1740±20

Kabel skoków, 4.3/10 Mężczyzna-4.3/10 Mężczyzna z prostym złączaczem z wodoodpornymi butami gumowymi długość 6M

DA-JPC-4.3-10M STC-4.3-10M STC-6M

1060±20

Kabel skoków, 4.3/10 Mężczyzna-4.3/10 Mężczyzna z prostym złączaczem z wodoodpornymi butami gumowymi długość 10M

DA-JPC-4.3-10M STC-4.3-10M STC-10M

1730±20


Uwaga:Każdy skok jest oznakowany znakiem producenta i zawiera kluczowe informacje o produkcie, takie jak: nazwa producenta, model, numer części, data produkcji i całkowita długość oznakowania.
