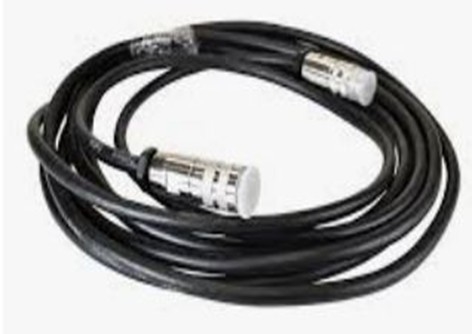

CABLE AISG2.0 RET CONTROL
1. Struktura kabli
- A. Kabel AlSG2.0 do łącznika typu 1-AISGF-DB9 sterowania RET
B. Kabel AlSG2.0 do łącznika typu 2-AISGF-DB15 do sterowania RET |
C. Kabel AlSG2.0 do łącznika typu 3-AISGF-AISGM do sterowania RET |
2. Opis umowy
- A. Kabel AlSG2.0 do łącznika typu 1-AISGF-DB9 sterowania RET
szpilka |
9PINDB9 Samiec |
8PINAISG KobietaWprost. IEC601309 |
1 |
czerwony |
czerwony |
2 |
/ |
/ |
3 |
niebieski |
niebieski |
4 |
czarny |
/ |
5 |
zielona |
zielona |
6 |
/ |
czerwony |
7 |
/ |
czarny |
8 |
/ |
/ |
9 |
czarny |
/ |
B. Kabel AlSG2.0 do łącznika typu 3-AISGF-AISGM do sterowania RET
szpilka |
8PINAISGMaleWprost. IEC601309 |
8PINAISG KobietaWprost. IEC601309 |
1 |
brązowy |
brązowy |
2 |
/ |
/ |
3 |
niebieski |
niebieski |
4 |
/ |
/ |
5 |
zielona |
zielona |
6 |
czerwony |
czerwony |
7 |
czarny |
czarny |
8 |
/ |
/ |
C. Kabel AlSG2.0 do łącznika typu 2-AISGF-DB15 do sterowania RET
Pw |
15PIN DB15Mężczyzna |
Szpilka |
8PIN AISG Kobieta Hetero IEC 601309 |
13 |
niebieski |
3 |
niebieski |
9 |
zielona |
5 |
zielona |
15 |
czerwony |
6 |
czerwony |
14 |
czarny |
7 |
czarny |
3. Specyfikacje
Parametry |
Specyfikacja |
|
Stosowanie do: |
Elektryczna regulacja nachylenia anteny z funkcją RET |
|
Protokół |
AISG 2.0/AISG1.1 |
|
Złącze A- Podłącz do RCU |
8pin Kobieta |
|
Złącze AISG styl nadwozia |
Wprost. |
|
Złącze AISG A Standard |
IEC 601309 |
|
łącznik AISG B - połączenie z RRU |
8 pin Male/9pin Male/ 15pin Male |
|
Włókna |
Budowa |
Pary skręcone |
Powierzchnia przekroju poprzecznego przewodnika (mm2) |
≥ 0.185 |
|
Przeciętna prędkość drutu |
≥ 0.93 |
|
Średnica płaszcza (mm) |
≥ 6.7 |
|
Długość |
10m±1% |
4. Charakterystyka elektryczna
Parametry |
Specyfikacja |
Maksymalne napięcie |
≥ 58V |
Wytrzymałość na napięcie |
≥ 500V
|
Impedancja charakterystyczna |
(100±20)Ω
|
Odporność kontaktowa |
< 5mΩ |
Oporność izolacji |
≥ 5MΩ· |
Prąd nominalny |
≥4A |
5. Charakterystyka środowiskowa
Parametry |
Specyfikacja |
Zakres temperatury |
-40°C +85°C |
Neutralna mgła soli |
> 48h |
Norma środowiskowa |
RoHS |
Klasa ochrony własności intelektualnej |
IP67 IEC60529 |
6. Informacje dotyczące zamówień
Opis |
Model |
Kabel AlSG20 do sterowania RET typu 1----AISGF-X X=Złącze DB9/Złącze DB15/Złącze AISGM (Dłużność kabla AISG2.0 10M Elektryczna regulacja nachylenia anteny z funkcją RET) |
Wymagania w odniesieniu do odnośników (X=DB9/DB15/AISGM)
|
- Każdy AISG jest oznakowany znakiem producenta i zawiera kluczowe szczegóły dotyczące produktu, takie jak: nazwa producenta, model, numer części, data produkcji i oznakowanie całkowitej długości.
