| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | Dawnergy |
| Orzecznictwo | ANATEL,CE,ROHS |
| Numer modelu | DA-SC-XXM-SM-B-0,9L |

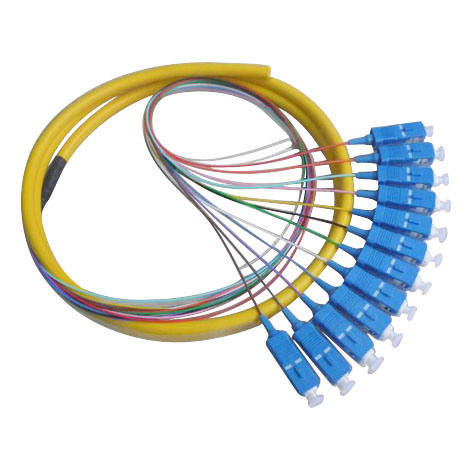

Włókno optyczne zapewnia szybki sposób na wykonanie urządzeń komunikacyjnych w terenie.wyprodukowane i przetestowane zgodnie z protokołem i działaniem dyktowanym przez standardy przemysłowe, które spełnią najbardziej rygorystyczne wymagania mechaniczne i funkcjonalne.
Budowa kabli światłowodowych wewnętrznych
Cechy
Wnioski
Specyfikacje
| Parametry | Specyfikacje |
| Rodzaj kabla | Kable światłowodowe w paczkach wewnętrznych |
| Rodzaj włókna | SM (G652D, G657A) lub MM (OM1~OM5) |
| Strata wstawienia (dB) | ≤ 0.3 |
| Powrót Strata (dB) | ≥ 50 (UPC), ≥ 60 ((APC), ≥ 30 (MM) |
| Rodzaj złącza | SC/FC/LC/ST/E2000 lub dostosowane |
| Rdzeń włókienny | 2 ~ 12 rdzeni |
| Wymiar zewnętrzny ogona | 00,9 mm |
| Materiał kurtki zewnętrznej | PVC lub LSZH |
| Długość kabla | 1m, 3m, 10m lub na zamówienie |
| Długość ogona | 0.5m lub na zamówienie |
| Trwałość (dB) | △IL≤ 0.2, 500 razy wtykanie |
| Powtarzalność (dB) | ≤ 0.2 |
| Zakres temperatury (°C) | -40 ~ +85 |
Kryteria inspekcji końcowej części koła
| Wady |
Strefa A (Obszar w pobliżu rdzenia) ≤ 40um |
Strefa B - Nie, nie, nie. 40~125um |
Strefa C (Pokrywka) 125~250um |
| Odrobina (szerokość) | Żadnego | Lekki zadrapanie (białe): Brak | > 3m: żadne |
| Ciemne zadrapania (czarne): Brak | |||
| Głębie i materiał nierozłączny (średnica) | Żadnego |
≥2um: brak < 2um: dozwolone 2 sztuky |
≥10um: brak <10um: całkowite <20um |
| Wyrobek (prężnica) | Żadnego | ||
| Pęknięcia/pył/kontaminacja | Żadnego | ||
| Pierścień epoksydowy | Szerokość < 2 mm, długość całkowita ≤ 1/2 średnicy włókna | ||
Parametry geometryczne końcowej powierzchni koła
| Parametry | UPC | APC |
| Promień krzywizny | 10 ~ 25 mm | 5 ~ 12 mm |
| Podcięcie lub wystawienie włókien | ≤ 100 nm | ≤ 100 nm |
| Zmiana szczytu | ≤ 50 μm | ≤ 50 μm |
| Kąt polerowania | 8 +/- 0,3 stopnia |
