144C Modułowy ODF 19" do montażu w szafie rack
  • 144C Modułowy ODF 19
  • 144C Modułowy ODF 19
  • 144C Modułowy ODF 19
  • 144C Modułowy ODF 19
144C Modułowy ODF 19

144C Modułowy ODF 19" do montażu w szafie rack

Place of Origin China
Nazwa handlowa Dawnergy
Model Number 144C Modular ODF
Szczegóły produktu
Max. No. of Cores:
FC/SC/ST/duplex LC
Module Slots Number:
12
Material:
Cold-rolled steel, 1.2mm thickness
Installation Method:
19” rack mount
Splicing Tray:
12 cores tray
Podkreślić:

19-calowy ODF do montażu w szafie rack

,

modułowa rama dystrybucji światłowodów

,

panel krosowy światłowodowy 144C

Warunki płatności i wysyłki
Minimum Order Quantity
100
Packaging Details
Carton/Pallet
Delivery Time
5-8 work days
Payment Terms
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Opis produktu
144C Modularny ODF
Kluczowe atrybuty
Maks. liczba rdzeni FC/SC/ST/duplex LC
Liczba gniazd modułów 12
Materiał Stal walcowana na zimno, grubość 1,2 mm
Metoda instalacji Montaż w szafie 19"
Tacka spawalnicza Tacka na 12 rdzeni
Przegląd produktu

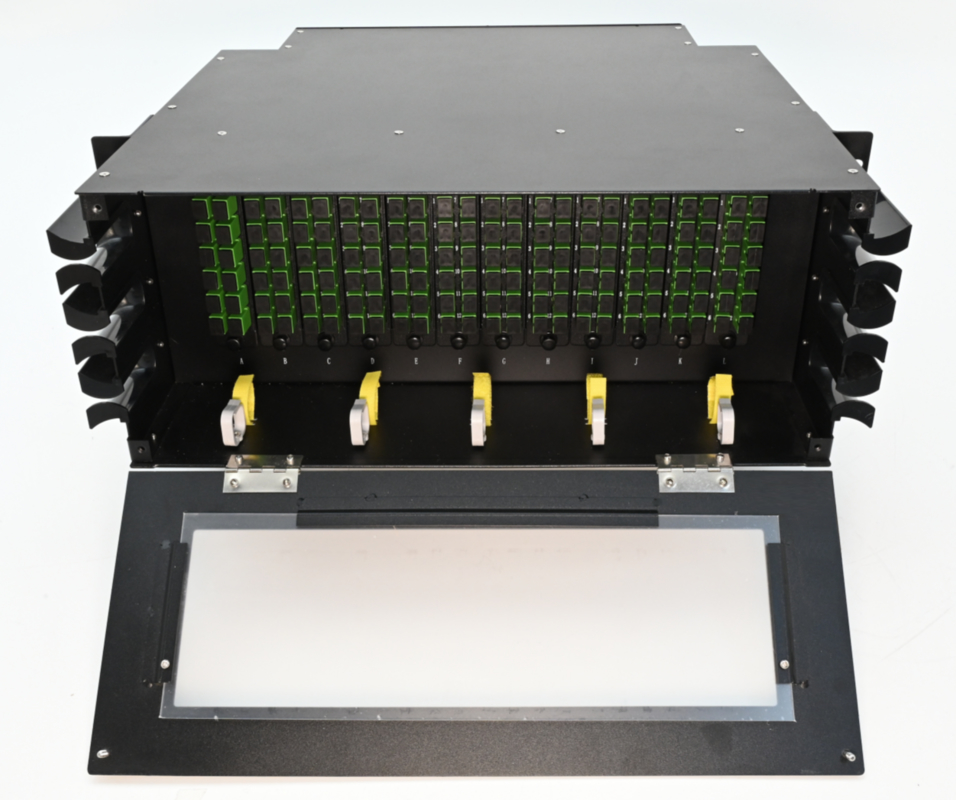

Modułowa rama dystrybucji światłowodów (ODF) 144Core została zaprojektowana do zastosowań wymagających dużej gęstości zakończeń i połączeń światłowodowych. To rozwiązanie do montażu w szafie 4U, wyposażone w 12 wstępnie załadowanych jednostek spawania i patchowania 12C z adapterami FC/SC/ST/duplex LC, pigtailami i tackami spawalniczymi na 12 rdzeni.

144C Modułowy ODF 19" do montażu w szafie rack 0
144C Modułowy ODF 19" do montażu w szafie rack 1
Kluczowe cechy
  • Modułowa konstrukcja z przesuwnymi jednostkami spawania/patchowania światłowodów 12C na szynach dla łatwej obsługi
  • Zintegrowana konstrukcja łączy spawanie światłowodów kabli OSP, zakończenia patchcordów i przechowywanie
  • Doskonała ochrona komponentów optycznych z niezawodnym prowadzeniem włókien
  • Doskonała wydajność mechaniczna z gwarantowanym minimalnym promieniem gięcia włókna
  • Skuteczna konstrukcja pyłoszczelna
Specyfikacje techniczne
Maks. liczba rdzeni 144
Typ adaptera FC/SC/ST/duplex LC
Liczba gniazd modułów 12
Materiał Stal walcowana na zimno, grubość 1,2 mm
Kolor Czarna lub szara powłoka proszkowa
Metoda instalacji Montaż w szafie 19"
Tacka spawalnicza Tacka na 12 rdzeni
Wymiary 482×420×175mm
Temperatura pracy -20~+55℃
Wilgotność względna ≤85% (30℃)
Ciśnienie atmosferyczne 70~106KPa
Rezystancja izolacji ≥2×10⁴MΩ/500V(DC)
Przegląd komponentów
144C Modułowy ODF 19" do montażu w szafie rack 2
Zacisk kabla i elementu wytrzymałościowego
144C Modułowy ODF 19" do montażu w szafie rack 3
Organizer boczny
144C Modułowy ODF 19" do montażu w szafie rack 4
Moduł spawania i adapterów
Dołączone akcesoria
Element Jednostka Ilość
Modułowa rama dystrybucji światłowodów (ODF) Zestaw 1
Śruby i nakrętki zaciskowe M6 do montażu w szafie Zestaw 4
Zacisk węża Sztuka 8
Osłona ochronna do spawania Sztuka 144
Opaska kablowa Sztuka 20
Rura ochronna Sztuka 1
Rzep Sztuka 5
Informacje dotyczące zamawiania

Modułowa rama dystrybucji światłowodów (ODF) - Czarna; Stal walcowana na zimno; Szafa 19-calowa, 4U, typ przesuwny; Maks. 144 rdzenie, można zainstalować 12 szt. modułów spawania i adapterów typu SC; Adaptery typu SC i pigtaily w zestawie.
