DA-ODU48-SC-S 2U Typ łączenia jednostki ODF
DawnergyModuły ODF optycznego włókna optycznego typu obrotowego są szeroko stosowane w lokalnym biurze centralnym.19 cala mocowanie na stojak dla adapterów SC. Maksymalnie do 48 rdzeni. Szuflada jest tablicą do łączenia włókien, łatwo wyciągać włókna podczas testowania i dystrybucji.
Cechy
- Standardowy rozmiar, lekka waga i rozsądna struktura
- Szybko otwierająca się szuflada do łatwego zarządzania kablami (zaprojektowana w stylu zawiasowym (przesunięta i obracająca się wokół stałej osi obrotu) w celu łatwego wykonywania operacji podłączenia)
- Kompaktowy projekt w celu oszczędności miejsca
- Zaprojektowane z otwartą strukturą ułatwiającą obsługę przy mocowaniu kabli wewnątrz ramy stojakowej.
- Moduł ODF, gdy jest zainstalowany w szafce, zorganizowanej w celu ułatwienia instalacji, podłączenia, inspekcji i konserwacji
- Różne płyty paneli do dopasowania do różnego interfejsu adaptera
- Łatwość obsługi i obsługi
- Moduły ODF są zaprojektowane do montażu niezależnie od siebie w szafce
Wnioski
- Łącznik abonenta telekomunikacji
- Włókno do domu (FTTH)
- LAN/WAN
- CATV
Specyfikacje modułu ODF
| Parametry |
Specyfikacja |
| Maksymalna liczba rdzeni |
48 SC/UPC |
| Struktura |
Rodzaj obracający się |
| Rodzaj adaptera |
SC/UPC |
| Minimalne gięcie włókna do/z |
35 mm |
| Materiał pudełka i adapter panelu |
Stal niskoemisyjna (stal łagodna), powlekana w proszku, kolor szarości jasnej |
| Płytka do spliczenia |
02 tacy (48 rdzeni) z 48 rurami z rękawami |
| Wymiary (mm) (W x D x H) |
480 x 260 x 2U (wykorzystanie dla standardowej półki 19 cali) |

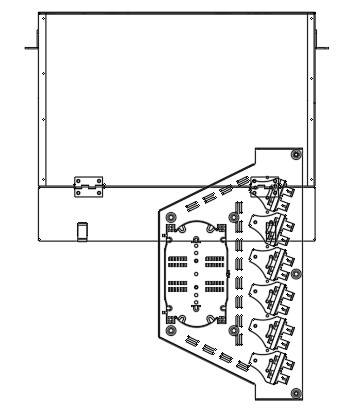

Rysunek (mm)
Rodzaj ODU do splicingu
Specyfikacje adaptera (produkt Dawnergy)
| Parametry |
Specyfikacja |
| Adaptator ilościowy |
48 sztuk |
| Materiał |
Stal walcowana na zimno, powlekana w proszku |
| Kolor |
Niebieski (UPC) |
| Rodzaj |
SC/UPC z osłoną na pył |
| Materiał |
Budowa z tworzyw sztucznych i rdzeń z cyrkonia |
| Strata wstawienia (dB) |
≤ 0.2 |
| Trwałość (dB) |
500-krotnie wtykanie |
| Temperatura pracy (°C) |
-40 ~ +85 |
| Temperatura przechowywania (°C) |
-40 ~ +90 |
Specyfikacje pigtail (produkt Dawnergy)
| Parametry |
Specyfikacje |
| Rodzaj włókna |
Jednorazowy tryb (ITU-T G652D) |
| WprowadzenieLoss (dB) |
≤ 0.2 |
| Powrót Loss (dB) |
≥ 55 |
| Rodzaj złącza |
Niebieski |
| Rdzeń włókienny |
Simplex |
| Wymiar zewnętrzny |
00,9 mm |
| Minimalne gięcie |
35 mm |
| Kolor |
12 kolorów |
| Materiał |
Wyrób żurawia z cyrkonu o średnicy 2,5 mm |
| Materiał kurtki zewnętrznej |
PVC, LSZH lub na zamówienie |
| Długość ogona |
1.5M |
| Trwałość (dB) |
≥ 500 razy |
| Siła napędowa |
> 100N |
| Temperatura pracy (°C) |
-40 ~ +85 |
| Temperatura przechowywania (°C) |
-40 ~ +90 |
Specyfikacje tacy i rurki z rękawem (produkt Dawnergy)
| Parametry |
Specyfikacja |
| Rurka z rękawem |
Długość 60 mm, średnica 3 mm, wytrzymałość elementu ze stali nierdzewnej, czas ogrzewania < 90 sekund |
| Płytka do splechania |
Pojemność 1 tacy do splicingu: 24 splicingowe |
| Ilość: 02 tacki |
|
Materiał: z plastiku ABS
|
| Jest tam część, która utrzymuje rurki, wystarczająca przestrzeń do przechowywania odciętych włókien optycznych i kompletne akcesoria |
Informacje o zamówieniu
| Model |
Nazwa |
Opis |
| DA-ODU48-SC-S |
Moduł ODF |
Pełne akcesoria do 48FO, Adapter SC/UPC, 48 Pigtail, 02 tacy do splicingu, 48 rurek rękawów, wszystkie produkty wykonane pod marką Dawnergy
|
Podręcznik instalacji
1. Przegląd
Jednostka DA-ODF Dawnergy została zaprojektowana i wyprodukowana zgodnie ze standardem międzynarodowym i wykonuje takie funkcje, jak zabezpieczenie wejściowe, mocowanie i usuwanie kabli optycznych,ochrona dla łączenia włókien optycznych, przechowywanie i zarządzanie przewodem do płatków włókienniczych, połączenie stałe i połączenie krzyżowe włókien optycznych.Moduły o wartości dodanej, takie jak rozdzielacz optyczny i multiplekser podziału długości fali, mogą być zainstalowane w razie potrzeby klientaMogą one znaleźć szerokie zastosowanie w sieciach łączności światłowodowej i mają zastosowanie do biur centralnych i punktów połączeń krzyżowych w sieci dostępu optycznego.
- Całkowite działanie z przodu w zakresie dystrybucji i wysyłki światłowodu;
- 19 ̊ montaż stojaków;
- Odpowiednie do kabli wstążkowych lub niestężkowych;
- Instalacja wstawienia adaptera, odpowiednia do wielu adapterów, takich jak SC.
- Adaptory można zainstalować pod kątem 30 stopni od przodu szafki, aby zapobiec uszkodzeniu oczu przez bezpośrednie światło łukowe i ułatwić okablowanie.
- Kable taśmowe zapewniają specjalne złącze zabezpieczające przed odcięciem, aby ochrona gołych włókien oraz mocowanie i uziemienie kabli optycznych były doskonałe i niezawodne.
- 48-rdzeniowy ODF 2U z SC/UPC.
| Model |
Nazwa |
Wielkość(mm)
(H×W×D)
|
Wskazania |
| DA-ODU48-SC-S |
Jednostka ODF |
2U×480×260 |
Rodzaj splicingu |
- Temperatura pracy: typ pomieszczeń wewnętrznych: -5oC ~ +40oC.
- Temperatura przechowywania: -25oC ~ +55oC.
- Wilgotność względna: 85% (+30oC).
- Ciśnienie atmosferyczne: 70 ~ 106 kPa
Odporność izolacyjna pomiędzy urządzeniem uziemienia a szafą > 2x104MΩ/500V ((DC)
Wytrzymałe napięcie pomiędzy urządzeniem uziemienia a szafą nie mniejsze niż 3000 V ((DC) /min, bez awarii, bez łuku lotu.
Krok 1: Instalacja i mocowanie urządzenia ODF na stojaku.
Krok 2: Otwórz drzwi wejściowe, wyciągnij z urządzenia dysk obrotowy i otwórz tacy.
Krok 3: Odciąć kabel optyczny na około 1,0 metra, a następnie kabel światłowodowy wprowadzi się do urządzenia ODF.
1Kabel 2, tacy.
Krok 4: Wprowadź odcięty kabel optyczny i ogon do obu końców tacy, przyłączając włókno za pomocą rurki cieplnej i mocując ją w szczelinie.
- Rurka zmniejszająca ciepło 2, Pigtail
Krok 5: Sprawdź włókno za pomocą VFL, po wykonaniu badania ustaw kabel światłowodowy i podłącz patchcord.
1-patchcord
Krok 6: Wciśnij w obrotowy dysk z urządzenia i zamknij drzwi wejściowe.
| Serialny |
Powszechne błędy |
Analiza przyczyn |
Rozwiązywanie problemów i |
Wskazania |
| 1 |
Odłączenie linii przesyłowej lub słaby efekt przesyłowy |
Nieodpowiedni promień gięcia powoduje trwałe fizyczne deformacje kabla/włókna optycznego i zwiększa straty transmisji |
Podczas budowy,personel inżynierski musi zwrócić uwagę na ochronę promienia zginania włókien (zginania i wąskich gardła dla wejścia i wyjścia kabli w regalach) i zapewnić, aby układ kablowy był rozsądny; |
|
| Luźne połączenie, duża utrata aktywnych złączy światłowodowych (adaptery, paski/przęgło włókiennicze) |
Sprawdź, czy wszystkie mechaniczne złącza z nawiasem lub z wtyczką są mocne i spełniają odpowiednie normy |
|
| 2 |
Włókna optyczne łatwo spadają lub nie są niezawodne |
Najbardziej delikatna część światłowodu/kabla znajduje się w pozycji, w której następuje nagła zmiana struktury fizycznej, co może mieć wpływ na bezpieczeństwo i niezawodność całej sieci |
Należy zachować ostrożność przy mocowaniu kabli, ochronie przed odrywaniem, bezpiecznym uziemieniu i ochronie punktów splicingowych; nie wolno popełniać błędów ani pominięć.
|
|
| 3 |
Zaburzenie przechowywania włókien |
Powodowane przez niewystarczającą długość kabla w projekcie lub niedbałość pracowników budowlanych |
Podczas planowania produktu należy zachować wystarczającą ilość rdzenia włókien. |
|
| 4 |
Niejasne etykiety |
Zaburzenia spowodowane demontażem podczas budowy lub konserwacji |
Wyraźne oznakowanie i szczegółowe zapisy |
|
Produkty (w tym akcesoria) są pakowane zgodnie ze specyfikacją opakowania i są odporne na wilgoć i wstrząsy.Akcesoria i części zamienne są umieszczane w odpowiednich torbach, a następnie umieszczane w pudełku do pakowania.
Po pakowaniu w drewniane pudełka/kartony produkty DA-ODF-Unit mogą być transportowane samochodem, pociągiem, statkiem lub samolotem.śnieg i bezpośrednie słońce podczas transportu.
Produkty DA-ODF-Unit powinny być przechowywane w suchym i wentylowanym magazynie bez gazu erozji.
