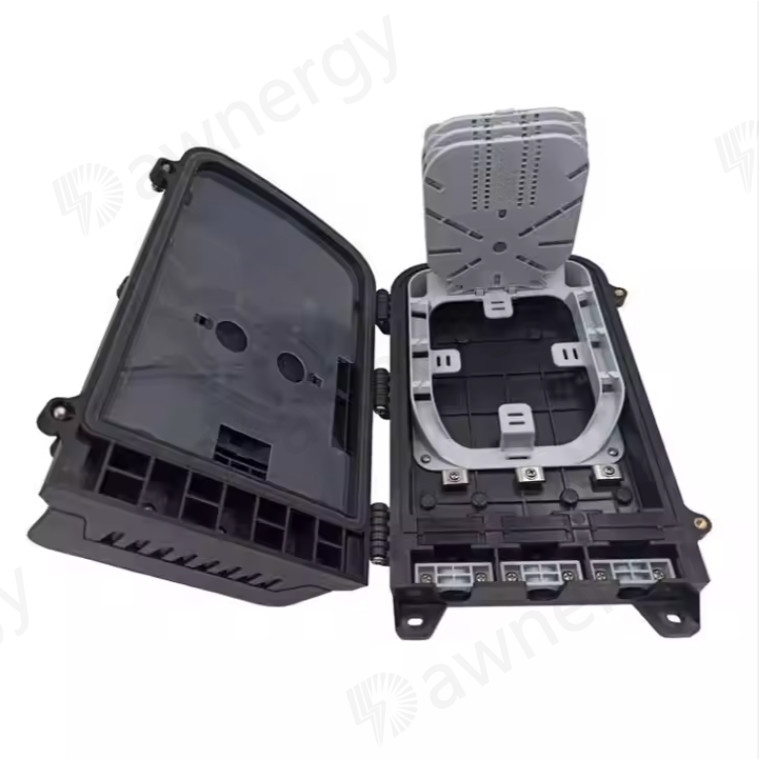

DA-FDB-16A2-PA-17 Pojemnik dystrybucyjny światłowodowy

DA-FDB-16A2-PA-17 Pojemnik dystrybucyjny światłowodowy

Dawnergy's Fiber Optic Distribution Box jest używany jako punkt końcowy dla kabla zasilającego do połączenia z kablem spadkowym w systemie sieci komunikacyjnej FTTx.Rozdział może być wykonany w tym polu., a tymczasem zapewnia solidną ochronę i zarządzanie budową sieci FTTx.

Odpowiedni do rozdzielnika PLC typu Mini

Cechy

• Całkowita zamknięta struktura.
• Materiał: PP, odporny na wilgoć, wodę, kurz, anty-aging, poziom ochrony do IP65.
• Przymocowanie kabli podkładowych i przewodowych, łączenie włókien, fiksowanie, przechowywanie, dystrybucja... wszystko w jednym.
• Kabel, sznurowadła i sznurowadła przebiegają własnymi ścieżkami, nie przeszkadzając sobie nawzajem, instalacja rozdzielacza PLC typu mikro, łatwa konserwacja.
• Panel dystrybucyjny można przewrócić, kabel zasilający można umieścić przez port ekspresowy, łatwy do utrzymania i instalacji.
• Instalacja wnętrza i zewnętrznego, odpowiednia do montażu wnętrza.

Wnioski

• Sieci dostępu FTTH
• Sieci telekomunikacyjne
• Sieci obszarów lokalnych

Specyfikacje

1. Specyfikacja środowiskowa

Temperatura pracy: -40°C+85°C

wilgotność względna: ≤85% ((+30°C)

Ciśnienie atmosferyczne: 70KPa ≈ 106Kpa

2. Specyfikacja techniczna przeciwgromu

• Urządzenie uziemieniowe jest odizolowane z szafą, rezystancja izolacyjna jest mniejsza niż 2 MΩ/500V (DC)
• napięcie oporowe pomiędzy urządzeniem uziemienia a szafą nie jest mniejsze niż 3000V ((DC) /min, bez przebicia, bez przebłysku

Drogi linowe

(Rysunek 2)

Instalacja

1Instalacja ścienna

Wykopać 4 otwory w ścianie w oparciu o rozmiar w tabeli 1, umieścić śrubę rozszerzającą Φ7.5 * 40, umieścić pudełko, aby dopasować otwory i użyć śrubki do mocowania.

2Instalacja na słupie

Przymocowanie 1 zestawu pierścienia bieguna do bieguna telekomunikacyjnego (rysunek 4)

3.Struktura nawierzchni

Przywiązać dwa zainstalowane na podwoziu nadgórnego zawieszone na drut, a następnie śruby, zapobiec wypadnięciu przypadku. (Rysunek 5)

Obraz 3 Instalacja na ścianie Obraz 4 Instalacja na słupie

Zdjęcie 5 Struktura nadgórska
