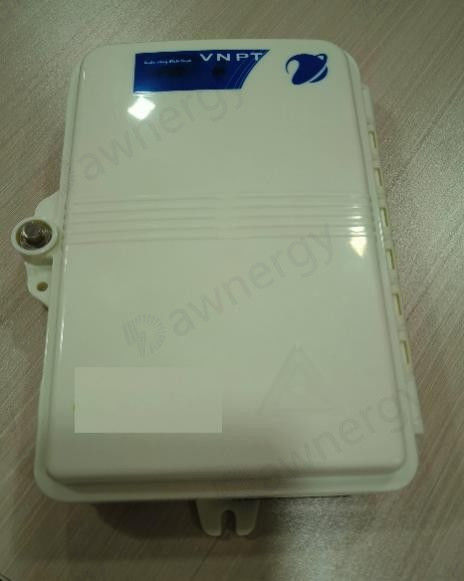

Płytka dystrybucyjna DA-FDB-6C-PA-X światłowodowa 186 L × 114 W × 40 H

NIE

Przedmiot

Specyfikacja

1

Rozmiar skrzynek(mm)

186(L)× 114(W)× 40(H)

2

Temperatura pracy

-10℃～+70℃

3

Projekt

·      Wewnątrz pudełka jest zaprojektowane ze wszystkimi podstawowymi komponentami połączenia, w tym: tacą splicącą, adapter panelu + adapter, gniazdo modułu rozdzielacza, optyczne przewodniki kablowe, rurkę kurczenia cieplnego i komponenty do przechowywania kabli optycznych wejściowych/wyjściowych (wałek zaokrąglony, hak/luźne uchwyt rurki, optyczny kabel z włókna, progunik ...).

·      Ma strukturę, która mocno trzyma przewód wzmacniający; Pierścienie przewodników, optyczne lampy światłowodowe, oddzielne ścieżki kabla/na zewnątrz oraz mechanizm mocowania kołnierza kablowego w celu zapewnienia bezpieczeństwa

·      Ma solidną konstrukcję do przytrzymywania kabla zrzutu przymocowanego w pudełku, pigtail do tacy splicowej, pigtail do panelu adaptera.

·      Projekt z gniazdem dla stałego modułu rozdzielacza 01 PLC 1: 4 z złączem wyjściowym SC

·      Pierścień przewodnika dla Pigtail SPLITTER Oddzielnie Upewnij się, że zainstaluj i zdejmij rozdzielacz, a nie efekt na inny komponent

·      Cała instalacja Pigtail SPLITTER w pudełku z tacki spółek z promieniem zginania≥ 30 mm z rurką ochrony

4

Zamek i drzwi

Drzwi pudełkowe mają solidny wzór, wykorzystuje gumowe uszczelki, nie pęka po rozciągnięciu i zapewnia ciasne uszczelnienie poziomu IP54

Drzwi pudełka są podłączone do korpusu pudełkowego za pomocą wielokrotnego zawiasu, wzdłuż długości ciała

Kąt otwarcia drzwi pudełkowych to 180^o

Zamek jest solidny, wykonany z chromowanego cynku i jest odporny na korozję

Ma specjalny klucz do otwarcia (nie można go otworzyć za pomocą płaskiego śrubokręta lub innych rodzajów kluczy).

Ma 2 zaciski, aby mocno zamknąć drzwi pudełka

Inne metalowe elementy są wykonane ze stali nierdzewnej

·      Wewnątrz drzwi pudełka zawiera płytę do rejestrowania informacji o połączeniu i informacji o klientach.

5

Porty wejściowe i wyjściowe kablowe

·      01 Główne porty wejściowe

·      01 Port oddziału

·      Obsługa kabla Midspan

·      6 portów dla wyjścia kabla zrzutu 2x3 mm lub luźnego kabla zrzutu rurowego z gniazdem kompleksu do stałego

·      W portach połączenia kablowego optycznego znajduje się solidna konstrukcja do naprawy kabla i przewodu wzmacniającego. I jest uszczelka lub pokrywa gumowa, aby zapobiec wchodzeniu do pudełka, wody i owadów.

6

Grunt

Pudełko zostało zaprojektowane z punktem uziemienia na dole pudełka i podłączone do komponentu mocowania kabla optycznego z przewodem miedzianym z przekrojem 2,5 mm2.

7

Tworzywo

·      Grubość ≥ 2 mm ABS (bez włókna szklanego)

·      Pokrywa pudełka jest formowana z wysokiej jakości, gładkiego, jednoczęściowego plastiku bez burr. Jest trwały, odporny na uderzenia, zadrapania, wysokie temperatury i korozja z chemikaliów i nie żółty ani zanika z powodu promieni UV

8

Kolor

Mleczny biały lub szary

9

Standardowa zgodność

Odporny na UV

IEC 60068-2-5: 2010

Opór ogniowy

UL94v0

Odporność na pogodę

ASTM G151, ASTM G155

10

Panel adaptera

01 Panel z odległością między adapterami można łatwo manipulować do złącza wtyk i odłączania lub wymiany adapterów.

Adapter panelu umożliwia instalację 06 adapterów SC

Zawiasy i szpilki łączące panel adaptera z korpusem pudełkowym zapewniają jędrność, trwałość, łatwe otwarcie i zamykanie, i można je usunąć z korpusu.

Gniazdo instalacji modułu rozdzielającego jest rozmieszczone w celu zapewnienia wygody optycznego warkocza rozdzielacza, spełniającym wymagania dotyczące promienia zginania> 30 mm

Adaptery są podłączone w tym samym kierunku, unikając bezpośredniej emisji laserowej w oczy użytkownika i są ponumerowane, aby dopasować kolejność adaptera (od wewnątrz na zewnątrz, od góry do dołu).

Etykiety z czystymi liczbami, bez obierania, bez wchłaniania wody, mocno przymocowane lub drukowane bezpośrednio na panelu adaptera

Obsługa adaptera panelu dla szybkiego złącza z zginaniem kabla z kroplami> 30 mm

11

Adapter

Typ pudełka

Liczba adaptera

Notatka

Zamoklitarka 1x 4

5

Fakultatywny

OTB 4FO

4

Fakultatywny

·      Adapter SC/APC typu z jednoczęściową formowaną skorupą wykonaną z wysokiej jakości plastiku inżynieryjnego z zatrzaskiem ze stali nierdzewnej, która umożliwia bezpieczne mocowanie do panelu adaptera

·      Rurka umieszczona wewnątrz adaptera jest wykonana z ceramiki cyrkonu, połączona z plastikowym zatrzaskiem.

·      Połącz standard: SC-SC

·      Kolor zielony

·      Temperatura pracy: -10℃～+65℃, adapter z zakrętką po obu stronach

·      Il≤ 0,3 dB

·      Plug - Pull Life: ≥ 500 razy

12

Warkoczyk

Typ pudełka

Liczba warkocza

Notatka

Zamoklitarka 1x 4

2

Fakultatywny

OTB 4FO

4

Fakultatywny

·      Typ złącza:SC/APC-8^oz zakrętką

·      Włókno G.652d lub G.657A1

·      Łączenie IL ≤ 0,1 dB

·      Średnica warkocza: 900 µm ± 50 µm

·      Długość> 1000 mm, z złączem z zakrętką kurzu

-      Zewnętrzna pochwała warkoczowa wykonana z PVC lub LSZH

-      IL: ≤ 0,3 dB

-      RL: ≥ 60 dB

-      Połączone 500 razy: zmiana IL ≤ 0,1 dB

-      Temperatura pracy: -10℃～+65℃

-      Wilgotność: ≤ 95% RH

13

Taca splicingowa (ABS)

Typ pudełka

Splicing

Notatka

Zamoklitarka 1x 4

5

Fakultatywny

OTB 4FO

6

Fakultatywny

MAK OF ABS Plastic

- Taca składowa wejściowego, kabel wyjściowy oddzielony

- 12 gniazd do instalacji rurki z rękawem/ 1 taca

- Gniazdo komponentów Wysokie> 5 mm może naprawić rurkę z rękawem 60 mm Upewnij się, że nie ma wpływu na włókno, bez efektu na inną rurkę rękawową

Tace spółek są mocno połączone i można je zdemontowane w celu zwiększenia pojemności; Łącznik znajduje się w poziomych zakątkach tacy splicowej. Każda taca splatana ma własną przezroczystą plastikową pokrywę z etykietą identyfikującą kolejność włókien optycznychEIA/TIA-598

Przestrzeń wewnątrz tacy splicowej umożliwia przechowywanie włókien optycznych o długości do 1,2 m i zapewnia, że ​​minimalny promień zginania światłowodu jest zawsze> 30 mm. Pozycja montażowa została zaprojektowana tak, aby bezpiecznie pomieścić 01 nagiego rozdzielacza (rodzaj rozdzielacza z włóknami wejściowymi i wyjściowymi bez złącza).

Port In/Out na tacy splice został zaprojektowany tak, aby umożliwić użycie plastikowej krawat

14

Rurka rękawa

Typ pudełka

Liczba rurki rękawowej

Notatka

Zamoklitarka 1x 4

2

Fakultatywny

OTB 4FO

4

Fakultatywny

-Długość:60 mm ± 3 mm

-Wewnętrzna rurka: Octan etylenowy winylu

Średnica wewnątrz: 1,3 ÷ 1,5 mm

Grubość: 0,3 ÷ 0,5 mm

-Zewnętrzna rurka:Poliolefin

Średnica wewnątrz: 2,0 ÷ 3,0 mm

Grubość: 0,15 ÷ 0,25 mm

-Członek siły stali nierdzewnej

Średnica: 1 ÷ 1,5 mm

Grubość: 54 ÷ 56 mm

-Temperatura kurczenia się: 90 ° C ÷ 120 ° C

-Radial Heat Sather: ≥ 50%

Zmiana≤ 0,05DB po podgrzaniu przy 1550 nm

NIE.

Nazwa akcesoriów

Jednostka

Ilość

1

Pudełko dystrybucji światłowodowej

sztuka

1

2

Instrukcja instalacji

sztuka

1

3

Klawisz

sztuka

1

4

Taśma izolacyjna

Rolka

1

5

Kopa kablowa 10 cm

sztuki

5

6

Skręcona rura z tworzywa sztucznego 30 cm

sztuka

1

7

Śruba do mocowania ściennego

zestawy

2

8

Back Bracket

sztuki

1

9

Pasek ze stali nierdzewnej 12,7 mm*0,4 mm*1,3 m stalowy pasek

+2 klamry

zestawy

2
