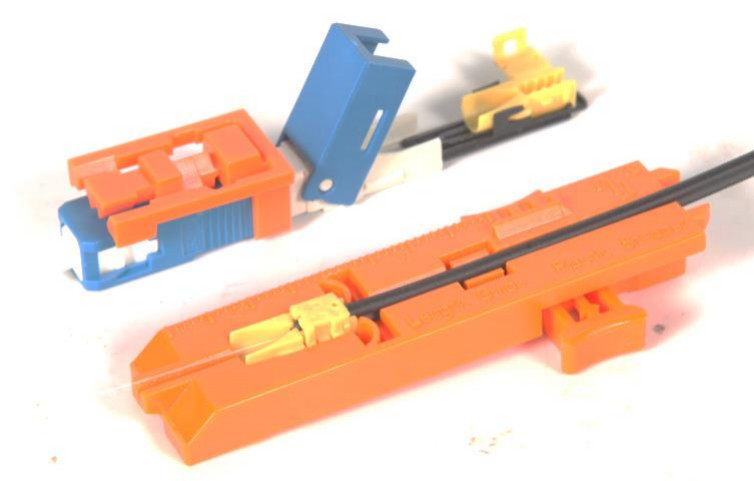

Projekt szybkiego łącznika G652D/G657A1/G657A2 światłowodowego SC UPC/APC FTTH

Szybki złącze DA-PFC-50K

Niniejsza specyfikacja określa charakterystykę podłącza instalacyjnego SC UPC/APC z włókienem G652D/G657A1/G657A2 w prepolirowanej ferulce SC UPC/APC.Ten podłączacz instalacyjny jest produkowany przez Dawnergy, który został zaprojektowany do użytku z kablem motyla 3Wymiar 0,0 mm x 2,0 mm.

Cechy

• Włókna wstępnie wykończone w ferulce, bez epoksydu, utwardzania i polerowania
• Stabilna wydajność optyczna i niezawodna wydajność środowiskowa
• Kosztowo efektywne i przyjazne dla użytkownika, czas zakończenia z narzędziem do obróbki i cięcia
• Niedrogie przeprojektowanie, konkurencyjna cena

Wnioski

• Projekt FTTH

Rysunek złącza

Rysunek kabli

Kontur zamontowanego kablego motyla 2x3 mm i kablego prostokątnego 3,0 mm jest następujący:

Budowa

Jest to dopuszczalne dla klienta do etykietowania swojego logo lub nazwy firmy, itp., poprzez oznakowanie laserowe na powierzchni złącza.Standardowy kolor głównego ciała złącza jest zielony/niebieski

Specyfikacja

Parametry	Specyfikacja
Wykorzystany kabel	3.0 x 2,0 mm kable opadowe i 3 mm kable okrągłe
Rodzaj włókna	SM G652D/G657A1/G657A2
Długość fali roboczej	1310 nm, 1490 nm i 1550 nm
Średnica powłoki	250 mm
Długość włókna
Utrata wstawienia	Maks.≤0,5 dB, typowy≤0,3 dB
Strata zwrotu	Maks. APC≤-50dB, typowy≤-55dB Maksymalny UPC≤-40dB, typowy≤-45dB
Geometria 3D	Zgodne ze standardem IEC
Strona końcowa kołnierza	Strefa bez zadrapań na 400X
Wytrzymałość na rozciąganie	> 25N
Średni czas montażu	≤ 3 min
Liczba ponownych zastosowań	≥ 5 razy
Temperatura pracy (°C)	-20 ~ +75
Temperatura przechowywania (°C)	-40 ~ +85
Czas życia	≥ 10 lat

Narzędzie do prowadzenia

Każde 50 sztuk szybkiego złącza ma 1 narzędzie przewodnicze

Pakiet

1. 5 sztuk w małym pudełku, 10 w wewnętrznym pudełku.

Małe pudełko blisterowe Zawiera:

5 sztuk szybkich złączy

1pc podręcznik obsługi

2. 1,000 sztuk w dużym pudełku
