Specyfikacje modułu AAWG 60ch 100GHz

Miejsce pochodzenia	Chiny
Nazwa handlowa	Dawnergy

Szczegóły produktu

Marka:

Dawnergia

Zakończenia włókien optycznych:

LC/UPC

Wspólna długość włókna:

L: 500±50

Powszechny rodzaj włókien:

900 μm luźna rurka G657A2

wielkość paczki:

120*70*10,5

Rodzaj włókna kanałowego:

900 μm luźna rurka G657A2

Podkreślić:

Moduł 60ch 100GHz AAWG

Moduł AAWG 100 GHz

Moduł 60ch AAWG

Warunki płatności i wysyłki

Zasady płatności

L/C, D/A, D/P, T/T

Opis produktu

Specyfikacje modułu AAWG 60ch 100GHz

1Uwaga do wniosku

Specyfikacje służą do C-band 100 GHz Flat-top MUX/DEMUX w systemie DWDM.
Moduł AWG jest bezcieplny.

2Specyfikacje optyczne

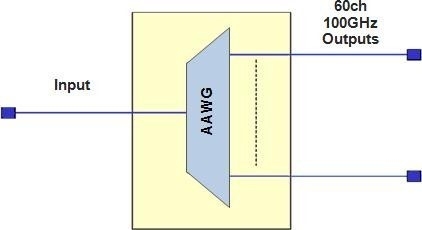

2.1Rysunek transmisji sygnału optycznego

Specyfikacje modułu AAWG 60ch 100GHz 0

Rysunek 1 Charakterystyka transmisji sygnału optycznego

2.2Specifikacje optyczne

Tabela 1 Specyfikacje optyczne

Specyfikacje modułu AAWG 60ch 100GHz 1

Specyfikacje modułu AAWG 60ch 100GHz 2

Wliczona jest utrata złącza.

Tabela 2 Plan kanału

Rodzaj

Pierwszy kanał

Częstotliwość (THz)

Ostatni kanał

Częstotliwość (THz)

Pierwszy kanał

Długość fali (nm)

Ostatni kanał

Długość fali (nm)

Nawet

196.6

190.7

1524.885

1572.063

Tabela 3 Wykaz kanałów: pasy dla 60 kanałów AAWG

3Warunki środowiskowe i maksymalne wartości klasyfikacyjne

Tabela 4 Warunki środowiskowe

Parametry	Uwaga:	Specyfikacje			Jednostki
Parametry	Uwaga:	Min.	Rodzaj	Maksymalnie	Jednostki
Temperatura pracy		- 5		+65	°C
Temperatura przechowywania		-40		+85	°C
Względna wilgotność		0		95	%

4Specyfikacje mechaniczne

4.1.Rysunek mechaniczny

Specyfikacje modułu AAWG 60ch 100GHz 5

Rysunek 2 rysunek AAWG

4.2Długość włókna

Parametry	Uwaga:	Specyfikacje			Jednostki
Parametry	Uwaga:	Min.	Rodzaj	Maksymalnie	Jednostki
Zakończenia włókien optycznych		LC/UPC
Wielkość opakowania	- Nie, nie, nie.	120 razy 70 razy 10.5			mm3
Ogólna długość włókna	Włączając złącze	L: 500±50			mm
Powszechny rodzaj włókien		900 μm luźna rurka G657A2
Włókno od modułu do wentylatora		L1: 500±50			mm
Włókno z wentylatora do złączy	W tym łączniki	L2: 500±50			mm
Rodzaj włókna kanałowego		900 μm luźna rurka G657A2
