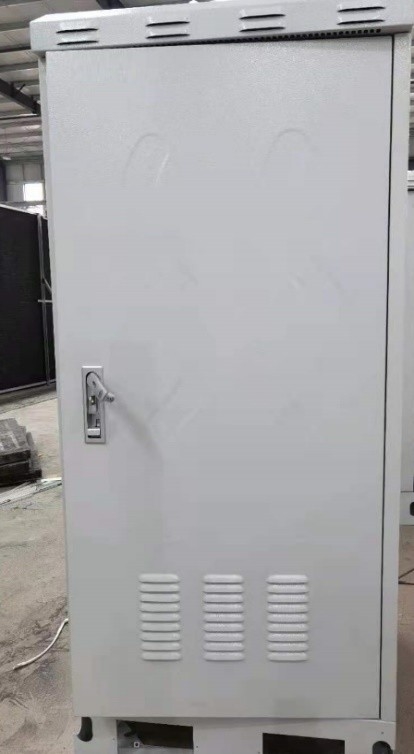

Szafka DA-OC-5G na zewnątrz
Seria DA-OC-5G Dawnergy to modułowe szafki zewnętrzne przeznaczone do urządzeń komunikacji bezprzewodowej.
Cechy
- Instalacja opiera się na 19 "standardowej konstrukcji projektu, z 26U miejsca instalacji, z dobrą wszechstronność instalacji
- Instalacja typu szyby przesuwnej, łatwa w utrzymaniu
- Klasa ochrony IP55, ochrona sprzętu wewnętrznego przed wpływem zewnętrznego zła środowiska
- Struktura kanapkowa; Wewnętrzne i zewnętrzne warstwy to płyty metalowe, a środkowa warstwa to 10 mm warstwa izolacyjna, która może skutecznie zapobiegać wzrostowi temperatury spowodowanemu promieniowaniem słonecznym
- Gabinet przyjmuje strukturę spawania głównej części i częściowego montażu, aby zapewnić ochronę
- Zamek drzwiowy przyjmuje specjalny zamek wodoodporny do szafki zewnętrznej, a trójpunktowa struktura zamykania zapewnia niezawodną ochronę bezpieczeństwa szafki
- Drzwi szafy przyjmują wiatroodporną strukturę
- Szafka przyjmuje sprzęt wentylacyjny klasy przemysłowej, o stabilnej i niezawodnej wydajności rozpraszania ciepła, długiej żywotności,rozsądna konstrukcja kanałów wentylacyjnych i dobry efekt wentylacji i rozpraszania ciepła,
- Wentilator jest zainstalowany na górze szafki w pozycji środkowej, co może skutecznie zmniejszyć temperaturę emitowaną przez główny sprzęt i poprawić bezpieczeństwo sprzętu
- System uziemienia jest bezpieczny i niezawodny
- Śruby montażowe szafki umieszczono wewnątrz szafki, która jest niezawodna przed kradzieżą
- Kabel wchodzący i wychodzący z dolnej części szafki przyjmuje wodoodporne połączenie, aby skutecznie zrealizować wodoodporne i bestproof
- Szafka jest zainstalowana na ziemi
Wnioski
- FTTH
- 4G/5G
- Komunikacja bezprzewodowa
SzafkiSpecyfikacje
| Pozycja |
Specyfikacje |
| Wymiary (W x D x H) (mm) |
650 x 650 x 1500 (włącznie z podstawą) |
| Wpływ napięcia |
AC 230V±10% |
| Kolor |
Szary |
| Ocena IP |
IP55 |
| Standard kodów IP |
IEC60529 |
| Opcja montażu |
Do podłogi |
| Materiał |
Stal ocynkowana (jednowarstwowa) |
| Opcja chłodzenia |
DC48V wentylator z termostatem (Kiedy temperatura w szafie przekracza 40°C, wentylator działa automatycznie) |
| Termostat |
KSD301 |
| Przełącznik drzwi |
Deek Robot PS056-01N-200 |
| Rodzaj otworu na stojak |
M6 dziury kwadratowe |
| Oświetlenie |
Lampy LED o napięciu 48 V o mocy 3 W |
| Ochrona przed błyskawicami |
Maksymalna przepływowość: 40kA, poziom ochrony: 1500V, czas reakcji: < 25 ns |
| Wymagania środowiskowe |
| Temperatura otoczenia |
-20°C ️ 45°C |
| Temperatura przechowywania |
-40°C~70°C |
| Względna wilgotność wewnętrzna szafy |
≤85% ((+30°C) |
| Wilgotność w magazynie |
0 ‰ 100% |
| Ciśnienie atmosferyczne |
70~106KPa |
Standardowy pakiet szaf zewnętrznych
| Nie, nie, nie. |
Nazwa |
Jednostka |
Ilość |
| 1 |
Klucz |
kawałek |
2 |
| 2 |
Owoce orzechowe |
zestaw |
10 |
| 3 |
Wyrzuć. |
zestaw |
10 |
| 4 |
M12 Bolt rozszerzający |
zestaw |
4 |
| 5 |
Włókno do uszczelniania |
Kilogramowo |
1 |
Wbudowany system zasilania
wbudowany system zasilania składa się z ramy silnika, modułu monitorowania i modułu prostownika; system zasilania posiada funkcję dystrybucji mocy prądu stałego,monitorowanie mocy w celu zapewnienia wsparcia dla wejścia sygnału zewnętrznego, funkcja przenoszenia komunikacji i wykrywanie prądu przemiennego i prądu stałego, sterowanie kontaktorem i inne funkcje, cała wydajność maszyny jest stabilna, wykonalność jest silna,może być programem w tle systemu operacyjnego.
Specyfikacje
| Moduł naprawczy |
Moduł monitorowania |
Podział energii |
Uwaga: |
| GPR4830B1 |
GPM48R |
Rozkład mocy AC:
Jednorazowe wejście trzech przewodów, całkowita moc dwubiegunowego przełącznika prądu przemiennego (50A)
Rozkład mocy prądu stałego:
Przełącznik akumulatora: 100A/1P *1
Wykluczenie zasilania: 63A/1P *3
Wykorzystanie mocy wtórnej: 16A/1P*2
|
Moduł sprostowania (minimum 2, maksymalnie 5)
|
Rozmiar (mm)
GPR4830B1 Specyfikacje modułu naprawcy
| Pozycja |
Jednostka |
Min. |
Typowe |
Max, proszę. |
| napięcie wejściowe AC |
Vac |
90 |
220 |
290 |
| Częstotliwość napięcia wejściowego AC |
Hz |
45 |
50 |
65 |
| Współczynnik mocy wejściowej |
|
0.99 |
|
|
| Zakres napięcia wyjściowego |
Vdc |
42 |
54 |
58 |
| Prąd wyjściowy |
A |
0 |
30 |
|
| Dokładność stabilizacji napięcia wyjściowego |
|
|
|
± 1% |
| Szczyt-szczyt |
mV |
|
|
200 |
| Moc wyjściowa |
W |
0 |
1600 |
|
| W |
0 |
800 |
|
| Wydajność produkcji |
% |
91 |
|
|
| % |
83 |
|
|
| Ochrona przed nad napięciem wejściowym |
Vac |
288 |
305 |
|
| Punkt odzyskiwania ochrony przed nad napięciem wejściowym |
Vac |
285 |
|
|
| Ochrona pod napięciem wejściowym |
Vac |
|
|
80 |
| Punkt odzyskiwania ochrony przed pod napięciem wejściowym |
Vac |
|
|
90 |
| Punkt ochrony przed prądem wyjściowym |
V |
58.5 |
59 |
61.5 |
| Ochrona ograniczająca prąd wyjściowy |
A |
32 |
33 |
34 |
Funkcja modułu monitorowania
| Funkcja |
Instrukcje |
| Funkcja zdalnego monitorowania górnego komputera do jednostki monitorowania |
Górny komputer może zapytać, ustawić i kontrolować system monitorowania zdalnie w dowolnym momencie, aby zrealizować funkcję "trzy zdalne" |
| Moduł monitorowania do zarządzania modułem naprawcy |
Moduł monitorowania wysyła polecenie regulacji sterowania lub polecenie pozyskiwania parametrów do modułu za pośrednictwem komunikacji RS485. |
| Zarządzanie baterią |
Zarządzanie "bateria niskiego napięcia, bateria pod napędem, zarządzanie pływającą ładunką baterii, kompensacja temperatury" |
| Monitorowanie funkcji zarządzania wyjściem systemu |
Systemy kontroli i kontroli |
| Funkcja wskaźnika LED |
/Sygnał wskazuje |
| Wyświetlacz LCD |
Menu do ustawienia, modyfikacji |
Akumulator
Cechy
- Zakres pojemności: 33 ~ 250h
- Zakres napięcia:6v/12v
- Niska częstotliwość samodzielnego rozładowania: 25°C, mniej niż 2% miesięcznie
- Długa żywotność: 25°C, 6v 15 lat; 12v, 10 lat
- Wysoka szybkość reakcji uszczelniającej: ponad 98%
- Zakres zastosowania środowiska: -15°C~50°C
- Zakres temperatury roboczej: -20°C~50°C
- Zalecana temperatura pracy:25°C
Specyfikacje
| napięcie normalne (v) |
Pojemność znamionowa (Ah)
20 godzin/25°C
|
Przybliżona waga (kg) |
Rozmiar (mm) |
| 12 |
200 |
54 |
522 (L) x 240 (W) x 230 (H) |
