| Miejsce pochodzenia | CHINA |
| Nazwa handlowa | DAWNERGY |
| Orzecznictwo | Anatel,CE,ROHS |
| Numer modelu | DA-PLC-1(2)XN-SCA-T |

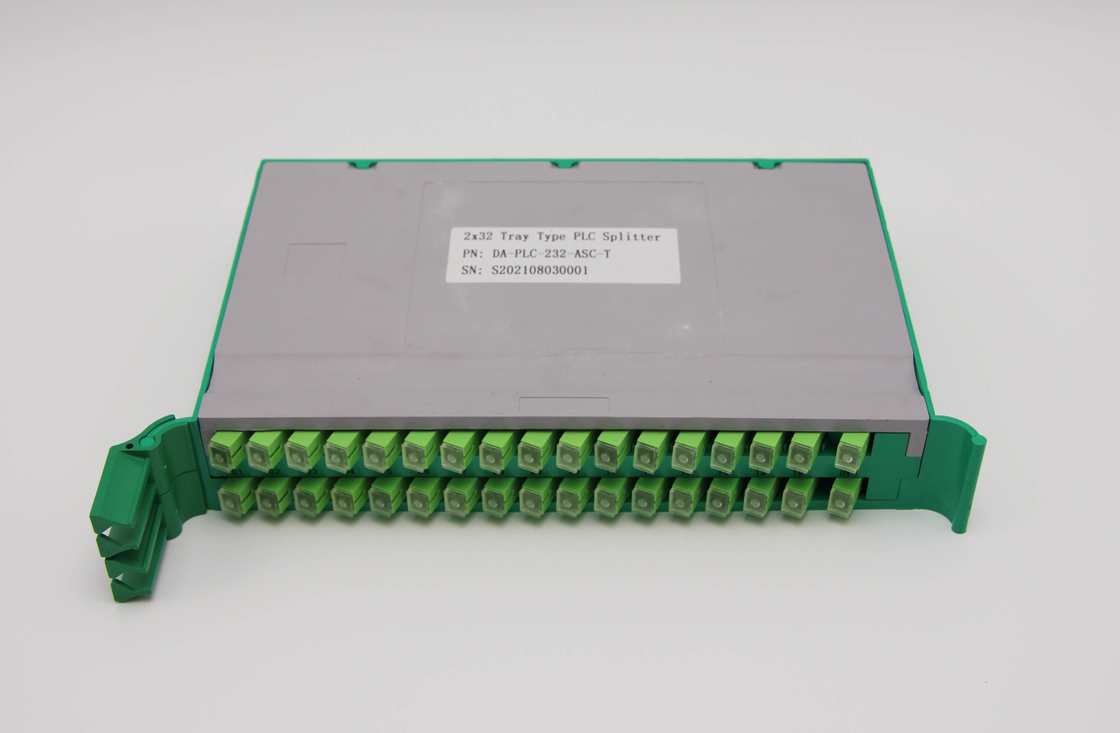

Rozdzielacz PLC typu tacy 1xN 2xN rozdzielacz PLC
Dawnergy's planar light wave circuit (PLC) splitter to urządzenie do zarządzania energią optyczną wykorzystujące technologię optycznego przewodnika fal krzemowego.szeroki zakres długości fali roboczejJest szeroko stosowany w sieciach PON i realizuje podział mocy sygnału optycznego.
Charakterystyka:
| Parametry | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Długość fali roboczej ((nm) | 1260~1650 | ||||||
| Strata wstawienia (dB) | Typowe | 3.6 | 6.8 | 10 | 13.1 | 16.2 | 20 |
| Maksymalna (P/S) | 3.8/4.0 | 7.2/7.4 | 10.5/10.7 | 13.6/13.7 | 16.5/16.8 | 20.5/21.0 | |
| Jednorodność (dB) | Typowe | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 |
| Maksymalnie | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL (dB) | Typowe | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.2 |
| Maksymalnie | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | |
| Strata zwrotu (dB) | Min. | 55 | |||||
| Dyrektywność (dB) | Min. | 55 | |||||
| Długość włókna (m) | 1 (+/- 0,05) lub określone przez klienta | ||||||
| Rodzaj włókna | ITU-T G657A1 lub określony przez klienta | ||||||
| WDL (dB) | Typowe | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
| Maksymalnie | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | |
| TDL (dB) (-40~85°C) | Typowe | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
| Maksymalnie | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | |
| Temperatura pracy (°C) | -40~85 | ||||||
| Temperatura przechowywania (°C) | -40~85 | ||||||
| Parametry | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 | |
| Długość fali roboczej ((nm) | 1260~1650 | ||||||
| Strata wstawienia (dB) | Typowe | 3.7 | 7 | 10.8 | 13.6 | 16.8 | 20.5 |
| Maksymalna (P/S) | 3.9/4.2 | 7.5/7.8 | 11.2/11.5 | 14.2/14.5 | 17.4/17.7 | 21.0/21.5 | |
| Jednorodność (dB) | Typowe | 0.5 | 1 | 1 | 1.2 | 1.5 | 2.2 |
| Maksymalnie | 0.6 | 1.2 | 1.5 | 1.8 | 2 | 2.7 | |
| PDL (dB) | Typowe | 0.1 | 0.1 | 0.2 | 0.3 | 0.3 | 0.3 |
| Maksymalnie | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.4 | |
| Strata zwrotu (dB) | Min. | 55 | |||||
| Dyrektywność (dB) | Min. | 55 | |||||
| Długość włókna (m) | 1 +/- 0,05 lub określone przez klienta | ||||||
| Rodzaj włókna | ITU-T G657A1 lub określony przez klienta | ||||||
| WDL (dB) | Typowe | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 |
| Maksymalnie | 0.4 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 | |
| TDL (dB) (-40~85°C) | Typowe | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Maksymalnie | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | |
| Temperatura pracy (°C) | -40~85 | ||||||
| Temperatura przechowywania (°C) | -40~85 | ||||||
| Wielkość opakowania ((mm) |
1 ((2) x 2,4,8,16,32: 483 (W) x 228 (D) x 44 (H) mm 1 ((2) x 64: 483 (W) x 228 (D) x 88 (H) mm |
||||||
| Uwaga: 1.Pomiary wykonywane są w temperaturze pokojowej.W wyżej wymienionych specyfikacjach utrata złącza jest wykluczona. | |||||||
| 2. S=klasy standardowej, P=klasy premium | |||||||
